বিস্তারিত তথ্য |
|||
| ব্র্যান্ড: | জিয়াংকিয়ান | সংযোগকারীর নাম: | এম 25 আইপি 68 ওয়াটারপ্রুফ সংযোগকারী |
|---|---|---|---|
| উপাদান: | PA66, নাইলন | আইপি গ্রেড: | আইপি 68 |
| কেবল ওডি: | 6.0 মিমি -14.0 মিমি | সংযোগকারী কোর: | 2-6 পিন |
| শংসাপত্র: | ইউএল, টিইউভি | নমুনা: | বিনামূল্যে |
| ডেলিভারি সময়: | 3-5 দিন | ||
পণ্যের বর্ণনা

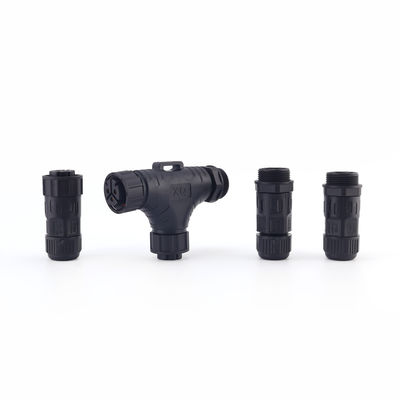

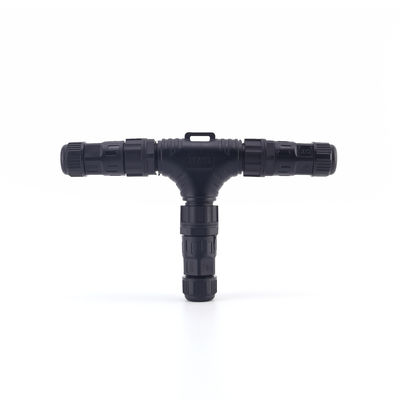

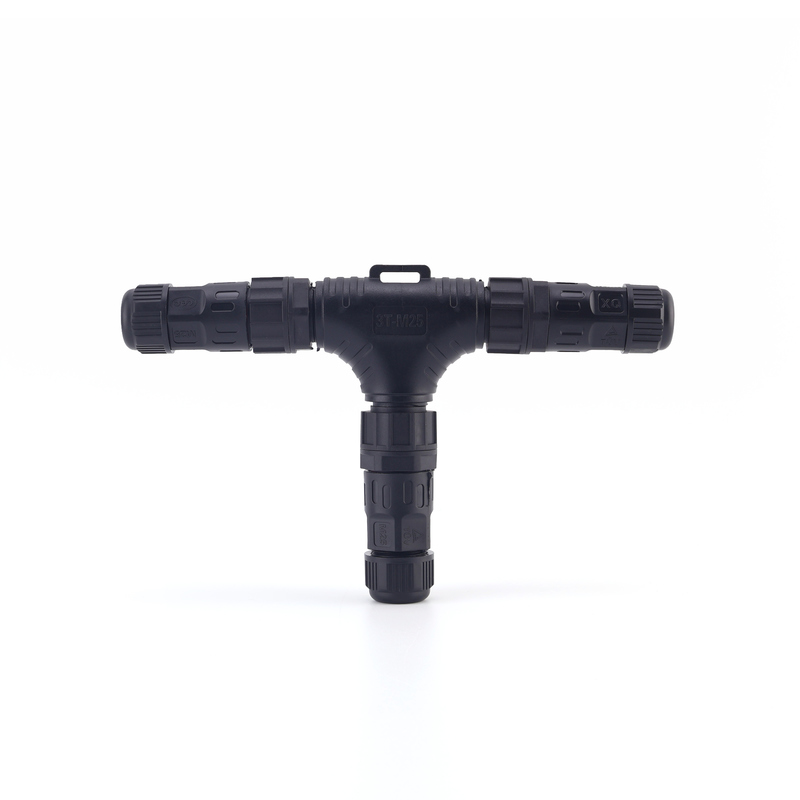

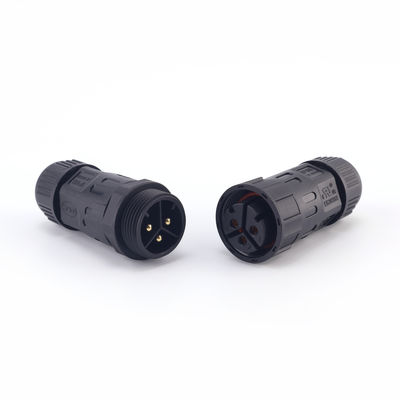

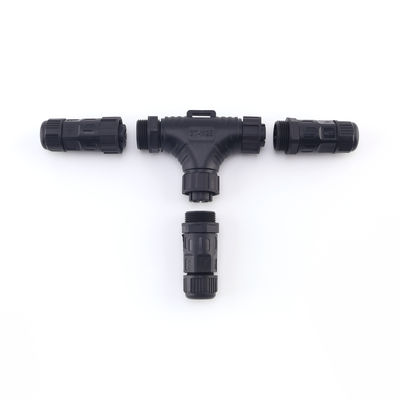

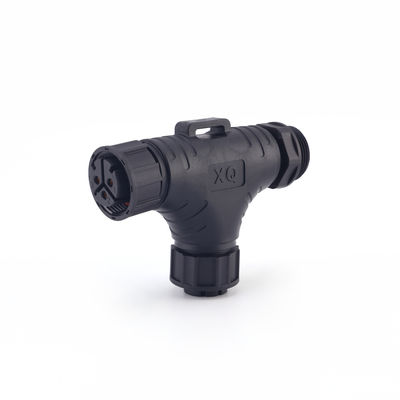

ফ্যাক্টরি প্রাইস IP68 3 ওয়েজ M25 ওয়াটারপ্রুফ প্যানেল মাউন্ট কানেক্টর টি আকৃতির পুরুষ মহিলা আউটডোর জলরোধী কেবল সংযোগকারী
১. পণ্যের অবস্থান এবং কার্যকারিতা
এই ধরনের সংযোগকারী প্রধানত বহিরঙ্গন পাওয়ার লাইনে তিন-মুখী শাখা সংযোগের জন্য ব্যবহৃত হয়, বিশেষ করে একটি ইনপুট এবং দুটি আউটপুট বা একটি ইনপুট এবং একাধিক আউটপুট সহ তারের জন্য।
এটি সাধারণত LED রাস্তার আলো, ল্যান্ডস্কেপ আলো, সৌর শক্তি সরঞ্জাম, বহিরঙ্গন পাওয়ার বিতরণ, স্মার্ট খুঁটি এবং নজরদারি সরঞ্জামের মতো অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।
বৃষ্টি, আর্দ্রতা এবং ধুলোর মতো পরিবেশগত অনুপ্রবেশের বিরুদ্ধে দীর্ঘমেয়াদী প্রতিরোধের জন্য এটির একটি উচ্চ IP68 রেটিং প্রয়োজন।
২. নির্মাণ এবং উপকরণ
সাধারণত হাউজিং PA66 (নাইলন प्रबलিত উপাদান) দিয়ে তৈরি করা হয়, যা চমৎকার আবহাওয়া, UV এবং প্রভাব প্রতিরোধ ক্ষমতা প্রদান করে।
সিলগুলি সাধারণত সিলিংয়ের জন্য সিলিকন বা ফ্লুরোরবার ও-রিং বা ওয়াশার ব্যবহার করে।
অভ্যন্তরীণ যোগাযোগগুলি সাধারণত পিতল বা তামার খাদ (কখনও কখনও নিকেল-প্লেটেড বা টিন/সিলভার-প্লেটেড) হয় যা ভাল পরিবাহিতা এবং জারা প্রতিরোধের নিশ্চিত করে।
সংযোগগুলির মধ্যে থ্রেডেড লকিং, পুশ-পুল, দ্রুত সংযোগ বা প্রেসার প্লেট ডিজাইন অন্তর্ভুক্ত থাকতে পারে যা সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণের জন্য।
কেবল ক্ল্যাম্পিং বা লকিং প্রক্রিয়া (যেমন কম্প্রেশন রিং, লকনাট এবং সিলিং হাতা) অবশ্যই কম্পন এবং তাপীয় প্রসারণ এবং সংকোচনের পরেও একটি সিল এবং যান্ত্রিক ফিক্সেশন নিশ্চিত করতে হবে।
একটি টি-টাইপ সংযোগকারীতে, সাধারণত তিনটি দিকে তারের ছিদ্র থাকে, প্রতিটিতে একটি সিলিং কাঠামো থাকে। সংযোগকারীর অভ্যন্তরটি একটি একক ইনপুট এবং দুটি আউটপুট বা একটি সমান ব্রাঞ্চিং কাঠামো দিয়ে ডিজাইন করা যেতে পারে।
পরামিতি:
| কেবল OD | Ø6.0-14.0MM |
| হার্ডওয়্যার উপাদান | তামা সোনার প্লেটিং |
| যোগাযোগ প্রতিরোধ | ≤ 10 mΩ |
| সংযোগ মোড | পুশ লকিং |
| অপারেটিং রেটেড | -40-+105 |
| ফ্লেম রিটার্ডেন্ট গ্রেড | UL94 V-0 |
পারফরম্যান্স টেস্ট রিপোর্ট (ফ্যাক্টরি টেস্ট)
| পরামিতি | সাধারণ সাধারণ মান বা পরিসীমা | নোট |
| ভোল্টেজ রেটিং | 250 V / 400 V / 450 V | কিছু মডেল উচ্চ ভোল্টেজ স্তর সমর্থন করে (যেমন সৌর বা পাওয়ার সিস্টেম) |
| বর্তমান রেটিং | 10A-40A |
পরিবাহী ক্রস-সেকশনাল এলাকা, যোগাযোগের ক্ষেত্রফল এবং তাপ অপচয়ের অবস্থার উপর নির্ভর করে। কিছু M25 মডেল 2/3/4 কোরে 41 A পর্যন্ত পৌঁছতে পারে। |
| যোগাযোগ প্রতিরোধ | ≤10 mΩ | তাপ উৎপাদন কমাতে কম যোগাযোগ প্রতিরোধের প্রয়োজন |
| ডাইইলেকট্রিক উইথস্ট্যান্ডিং ভোল্টেজ | কয়েক হাজার ভোল্ট (যেমন 1.5 kV / 60 s, ইত্যাদি) | সার্জ বা ক্ষণস্থায়ী ওভারভোল্টেজের প্রতিক্রিয়া জানানো |
| ইনসুলেশন প্রতিরোধ | ≥10 MΩ / 500 VDC | ফাঁস এবং নিরোধক ভাঙ্গন প্রতিরোধ |
| অপারেটিং তাপমাত্রা | –40°C থেকে +105°C (বা উচ্চতর) | তাপমাত্রার পরিবর্তনের সাথে বহিরঙ্গন পরিবেশের জন্য |
| ইনগ্রেস সুরক্ষা | IP68 | নির্দিষ্ট পরিস্থিতিতে দীর্ঘ সময়ের জন্য পানিতে নিমজ্জিত করা যেতে পারে এবং ধুলো প্রবেশ করতে বাধা দেয় তা নির্দেশ করে |
| মিডিয়া স্থায়িত্ব / আর্দ্রতা / লবণ স্প্রে পরীক্ষা | প্রায়শই লবণ স্প্রে পরীক্ষা / উচ্চ আর্দ্রতা বার্ধক্য পরীক্ষা পাস করে | দীর্ঘমেয়াদী বহিরঙ্গন নির্ভরযোগ্যতার জন্য |
বিক্রয়োত্তর পরিষেবা এবং গুণমান নিশ্চিতকরণ কৌশল
এই ধরনের সংযোগকারীর জন্য একটি নির্ভরযোগ্য প্রস্তুতকারকের বিক্রয়োত্তর পরিষেবা এবং গুণমান নিশ্চিতকরণের মধ্যে সাধারণত অন্তর্ভুক্ত থাকে:
১. নমুনা ট্রায়াল/প্রি-স্যাম্পেল ভেরিফিকেশন
বৃহৎ পরিমাণে কেনার আগে, প্রস্তুতকারকরা প্রায়শই গ্রাহক পরীক্ষার জন্য নমুনা সরবরাহ করে যাতে উপযুক্ততা, সামঞ্জস্যতা এবং কর্মক্ষমতা সূচকগুলি সাইটের প্রয়োজনীয়তা পূরণ করে কিনা তা যাচাই করা যায়।
২. ওয়ারেন্টি সময়কাল/গ্যারান্টি
বেশিরভাগ প্রস্তুতকারক একটি ওয়ারেন্টি সময়কাল অফার করে (যেমন, এক, দুই বা এমনকি বেশি)। ওয়ারেন্টি সময়কালে, যদি অন্তর্নিহিত মানের সমস্যার কারণে একটি পণ্য ব্যর্থ হয় (মানব ত্রুটির কারণে নয়), তাহলে পণ্যটি বিনামূল্যে প্রতিস্থাপন বা মেরামত করা হবে।
৩. মেরামত/মেরামত পরিষেবা
ব্যবহারের সময় সমস্যাগুলির সম্মুখীন হওয়া সংযোগকারীর জন্য, গ্রাহকরা ক্ষতিগ্রস্ত অংশটি প্রস্তুতকারকের কাছে পরিদর্শন এবং মেরামতের জন্য বা প্রতিস্থাপনের জন্য ফেরত দিতে পারেন।
৪. প্রযুক্তিগত সহায়তা/পরামর্শ পরিষেবা
ব্যবহারকারীদের ব্যবহারিক অ্যাপ্লিকেশন সমস্যা সমাধানে সহায়তা করার জন্য ইনস্টলেশন নির্দেশিকা, সমস্যা সমাধান, নির্বাচন সুপারিশ এবং অন-সাইট সহায়তার মতো প্রযুক্তিগত পরিষেবা প্রদান করুন।
৫. কাস্টমাইজেশন/OEM/ODM পরিষেবা
বিশেষ প্রয়োজনীয়তা সম্পন্ন গ্রাহকদের জন্য (যেমন বিশেষ তারের ব্যাস, সুরক্ষা স্তর, চরম পরিবেশ, বা বিশেষ ইন্টারফেস), প্রস্তুতকারকরা সাধারণত কাস্টম ডিজাইন, ছাঁচ উন্নয়ন এবং কসমেটিক বা কাঠামোগত পরিবর্তন অফার করে।
৬।গুণমান সার্টিফিকেশন/রিপোর্ট বিধান
পণ্য পরিদর্শন রিপোর্ট, কর্মক্ষমতা পরীক্ষার রিপোর্ট (যেমন ভোল্টেজ সহ্য করার পরীক্ষা, নিরোধক পরীক্ষা, লবণ স্প্রে পরীক্ষা, এবং জীবনচক্র পরীক্ষা), এবং স্ট্যান্ডার্ড সার্টিফিকেশন (যেমন CE, RoHS, UL, এবং ISO সার্টিফিকেশন) প্রদান করুন।
৭. ব্যাচ ট্রেসেবিলিটি/গুণমান ট্র্যাকিং
প্রস্তুতকারকদের একটি ব্যাচ ম্যানেজমেন্ট সিস্টেম স্থাপন করা উচিত, প্রতিটি ব্যাচের পণ্যকে অনন্যভাবে চিহ্নিত করা উচিত যাতে কাঁচামাল, উৎপাদন প্রক্রিয়া এবং পরীক্ষার রেকর্ডের সন্ধানযোগ্যতা সক্ষম করা যায়, যাতে গুণগত সমস্যা এবং পুনরুদ্ধার ব্যবস্থাপনার সুবিধা হয়।
৮. ইনভেন্টরি এবং খুচরা যন্ত্রাংশ সমর্থন
গ্রাহকদের সময়মত প্রতিস্থাপন যন্ত্রাংশ সরবরাহ করার জন্য পর্যাপ্ত খুচরা যন্ত্রাংশের একটি তালিকা বজায় রাখুন; বৃহৎ ভলিউম অর্ডারের জন্য ব্যাকআপ খুচরা যন্ত্রাংশ ব্যবস্থা করা যেতে পারে।
৯. প্রতিস্থাপন/ফেরত নীতি
গুণগত সমস্যা বা অনুপযুক্ত ব্যবহারের জন্য চুক্তিতে ফেরত এবং বিনিময়ের শর্তাবলী কঠোরভাবে সংজ্ঞায়িত করুন, যেমন একটি নির্দিষ্ট সময়ের মধ্যে শর্তহীন ফেরত বা প্রতিস্থাপন।
১০. প্রশিক্ষণ/নির্মাণ নির্দেশিকা
গ্রাহক বা ইনস্টলারদের সঠিক ইনস্টলেশন, রক্ষণাবেক্ষণ, সিলিং পরীক্ষা এবং দীর্ঘমেয়াদী পরীক্ষার বিষয়ে প্রশিক্ষণ বা নির্দেশিকা ম্যানুয়াল সরবরাহ করুন যাতে অনুপযুক্ত ইনস্টলেশনের কারণে ব্যর্থতা হ্রাস করা যায়।
